哈氏C-276
該合金在氧化和還原狀態(tài)下，對大多數(shù)腐蝕介質具有優(yōu)異的耐腐蝕性。出色的耐點腐蝕、縫隙腐蝕和應力腐蝕開裂性能。合金適用于各種含有氧化和還原性介質的化學流程工業(yè)。較高的鉬、鉻含量使合金能夠耐氯離子的侵蝕，鎢元素也進一步提高了其耐腐蝕性。Hastelloy C-276是僅有的幾種能夠耐潮濕氯氣、次氯酸鹽以及二氧化氯溶液腐蝕的材料之一，該合金對高濃度的氯化鹽溶液具有顯著的耐腐蝕性（如氯化鐵和氯化銅）。

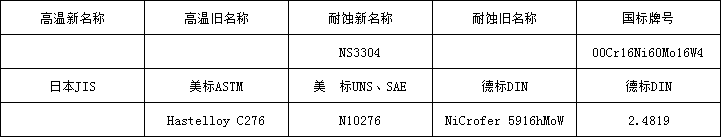

對應牌號

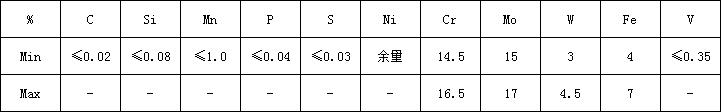

化學成分

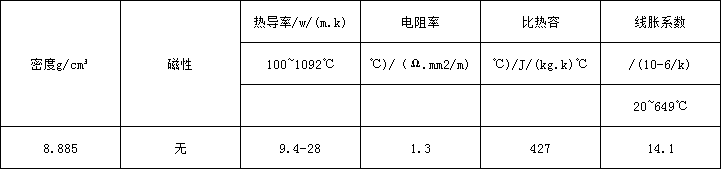

物理性能
力學性能：(在20℃檢測機械性能)
| 熱處理方式 | 抗拉強度σb/MPa | 屈服強度σp0.2/MPa | 延伸率σ5 /% | 布氏硬度 HBS |
| 固溶處理 | 690 | 283 | 40 | - |
生產(chǎn)執(zhí)行標準：
| 標準 | 棒材 | 鍛件 | 板(帶)材 | 絲材 | 管材 |
美國材料與試驗協(xié)會 | ASTM B574 | ASTM B564 | ASTM B575 | - | ASTM B622 ASTM B619 ASTM B626 |
| 美國航空航天材料技術規(guī)范 | - | - | - | - | - |
| 美國機械工程師協(xié)會 | ASME SB574 | ASME SB564 | ASME SB575 | - | ASTM SB622 ASTM SB619 ASTM SB626 |
金相組織結構：
合金為為面心立方晶格結構。
工藝性能與要求
1、熱加工燃料中的含硫量越低越好，天然氣中的硫含量應少于0.1%，重油中硫含量應少于0.5%。
2、合金的熱加工溫度范圍1200℃～950℃，冷卻方式為水冷或快速空冷。
3、適合采用任何傳統(tǒng)焊接工藝焊接，如鎢電極惰性氣體保護焊、等離子弧焊、手工亞弧焊、金屬惰性氣體保護焊、熔化惰性氣體保護焊。
<
<
<
<
客服1
